输出功率：0.01W-0.2W
传动输出轴：塑胶输出轴
产品特点：体积小、质量轻、传动效率、噪音低、精度高；
产品应用：照相机、机械手、玩具、手机摄像头、遥控装置。

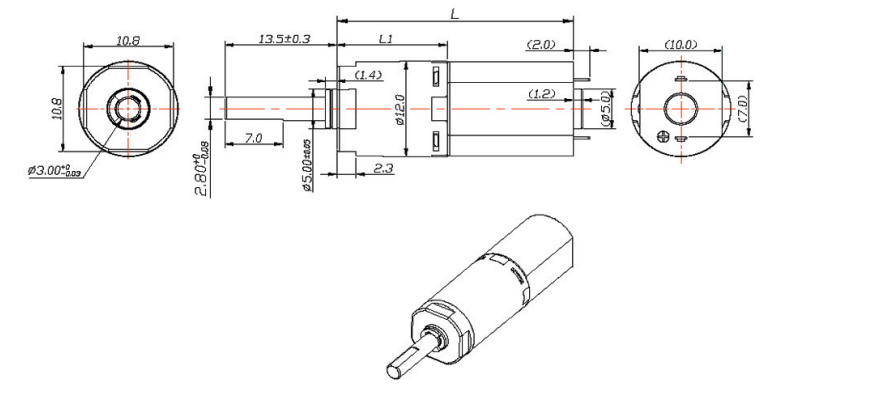

12mm 塑胶齿轮箱尺寸
齿轮箱参数:
| 外径尺寸 | 12mm | |
| 材料 | 塑胶 | |
| 旋转方向 | cc&ccw | |
| 回旋公差 | ≤3° | |
| 轴承 | 含油轴承 | 滚珠轴承 |
| 轴向公差 | ≤0.3mm | ≤0.2mm |
| 轴向负载力 | ≤5N | ≤10N |
| 工作温度 | -20……+85℃ | |
| 齿轮箱级数: | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大负载力（gf.cm max） | 1300 | 1300 | 1300 | 1300 |
| 瞬间容许扭力 （gf.cm max） | 4000 | 4000 | 4000 | 4000 |
| 齿轮箱效率 | 85 | 73 | 65 | 58 |
| 齿轮箱长度 | 9.5 | 13.3 | 17.1 | 20.9 |
电机参数:
| 电机规格 | |
| 电机(可定制) | 有刷电机，无刷电机，步进电机 |
| 电压(可定制) | 3-24V |
| 输入转速 | ≤30000rpm |
| 电流 | 250MA max |
减速电机参数:
| 型号 | 电机参数 | 齿轮箱负载扭力 | 瞬间容许扭力 | 减速比 | 齿轮箱长度 | |||||||
| 额定 | 空载 | 负载 | 减速箱长度 | |||||||||
| 电压 | 转速 | 电流 | 转速 | 电流 | 扭力 | |||||||
| VDC | rpm | mA(MAX) | rpm | mA(MAX) | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| KG-12PN20-4 | 3.0 | 2923 | 85 | 2500 | 130 | 6 | 0.6 | 24.5 | 200 | 500 | 4 | 9.5 |
| KG-12PN20-6 | 3.0 | 1948 | 85 | 1667 | 130 | 10 | 1.0 | 200 | 500 | 6 | ||
| KG-12PN20-16 | 3.0 | 717 | 90 | 625 | 130 | 18 | 1.8 | 28.3 | 400 | 800 | 16 | 13.3 |
| KG-12PN20-24 | 3.0 | 478 | 90 | 417 | 130 | 27 | 2.6 | 400 | 800 | 24 | ||
| KG-12PN20-36 | 3.0 | 319 | 90 | 278 | 130 | 41 | 4.0 | 400 | 800 | 36 | ||
| KG-12PN20-64 | 3.0 | 174 | 90 | 156 | 135 | 54 | 5.3 | 32.1 | 600 | 1200 | 64 | 17.1 |
| KG-12PN20-96 | 3.0 | 116 | 90 | 104 | 135 | 81 | 7.9 | 600 | 1200 | 96 | ||
| KG-12PN20-144 | 3.0 | 77 | 90 | 69 | 135 | 122 | 11.9 | 600 | 1200 | 144 | ||
| KG-12PN20-216 | 3.0 | 52 | 90 | 46 | 135 | 182 | 17.9 | 600 | 1200 | 216 | ||
| KG-12PN20-256 | 3.0 | 44 | 95 | 39 | 135 | 162 | 15.9 | 35.9 | 850 | 1700 | 256 | 20.9 |
| KG-12PN20-384 | 3.0 | 29 | 95 | 26 | 135 | 243 | 23.8 | 850 | 1700 | 384 | ||
| KG-12PN20-576 | 3.0 | 19 | 95 | 17 | 135 | 365 | 35.7 | 850 | 1700 | 576 | ||
| KG-12PN20-864 | 3.0 | 13 | 95 | 12 | 135 | 547 | 53.6 | 850 | 1700 | 864 | ||
| KG-12PN20-1296 | 3.0 | 9 | 95 | 8 | 135 | 820 | 80.4 | 850 | 1700 |
1296 |
||
电压，扭矩，转速，电流，功率，输出轴的尺寸可以按照客户需求定制。
